Geri görüş kamerası nasıl takılır? Bağlantı, ekran ve ayar
Geri görüş kamerası, park sensörünün söyleyemediğini gösterir: arkadaki engelin ne olduğunu. Kamera ve ekran tiplerini, aracın elektriğine nasıl bağlandığını ve en sık karşılaşılan görüntü sorunlarını anlatıyoruz.
Kısa cevap: Kamera genellikle plaka üstüne veya bagaj kapağına takılır, gücünü geri vites lambasından alır ve görüntüyü bir kabloyla öndeki ekrana (ayrı monitör, aynaya geçen ekran ya da multimedya cihazı) taşır. Vitesi geriye taktığınızda kamera çalışır ve görüntü ekrana gelir.
Kamera tipleri
| Tip | Nereye takılır | Not |
|---|---|---|

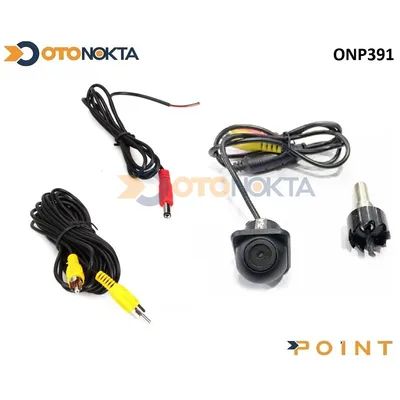

| Plaka tipi | Plakanın üst kenarına veya plaka çerçevesine | Delik açmadan, en kolay montaj |

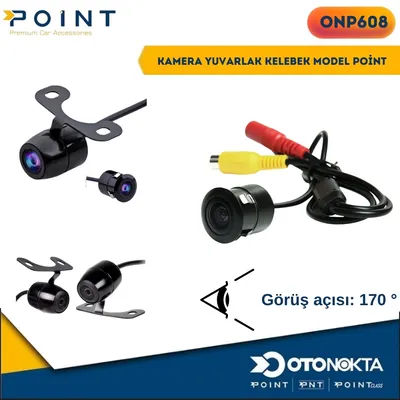

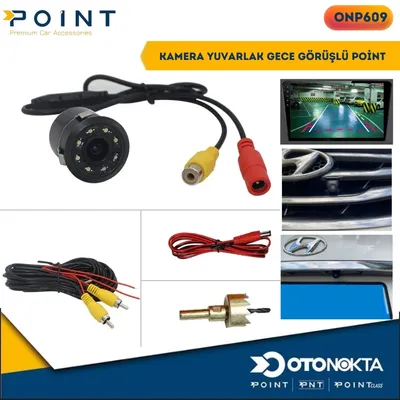

| Kelebek / yuvarlak | Bagaj kapağı, tampon veya plaka lambası yanına | Küçük, göze batmaz; vidalı montaj |
| Ticari araç / kamyon tipi | Kasa üstü, yüksek konum | Su geçirmez gövde, uzun kablo, 12–24 V |
Sinyal tipine dikkat edin: analog ve AHD (yüksek çözünürlüklü analog) kameralar vardır. Ekran veya multimedya cihazının bu sinyali desteklemesi gerekir.
Ekran seçenekleri
- Ayrı monitör: Torpido üstüne yerleştirilen 4–7 inç ekran.
- Aynaya geçen ekran: Dikiz aynasının üzerine geçer; kamera çalışmadığında ayna olarak kullanılır. Bazı modeller kayıt cihazı da içerir.
- Multimedya cihazı: Araçtaki ekranlı teyp kamera girişine sahipse ayrı ekran gerekmez.
Montaj adımları
- Konum: Kamerayı mümkün olduğunca tamponun ortasına, tampon kenarını da görecek açıyla yerleştirin.
- Güç: Kameranın artı (+) kablosunu geri vites lambasının artı hattına, eksi kablosunu şaseye bağlayın. Böylece kamera yalnızca geri viteste çalışır.
- Görüntü kablosu: Kabloyu bagajdan kabin içine, kapı eşiği döşemelerinin altından öne doğru geçirin. Hareketli yerlerden (bagaj kapağı menteşesi) geçerken kabloyu lastik körükten geçirin.
- Ekran bağlantısı: Görüntü kablosunu ekranın girişine, ekranın gücünü kontaklı bir hatta bağlayın. Bazı sistemlerde ekranın geri viteste otomatik açılması için ayrıca bir tetik kablosu vardır.
- Test ve ayar: Geri vitese takıp görüntüyü kontrol edin, kamera açısını tampon kenarı ekranın altında hafifçe görünecek şekilde ayarlayın.
Araç elektriğine bağlantı ve döşeme sökme deneyim ister; emin değilseniz bir oto elektrikçisine yaptırın.
Görüntü gelmiyorsa
- Hiç görüntü yok: Geri vites hattından güç geliyor mu, sigorta sağlam mı, görüntü kablosunun uçları yerinde mi?
- Karlı, çizgili görüntü: Kamera ve ekranın sinyal tipi uyumsuz olabilir ya da kablo hasarlıdır.
- Görüntü titriyor veya geç geliyor: Güç bağlantısı zayıf veya geri vites hattında dalgalanma var; bazı araçlarda kamera için ayrı bir röle gerekir.
- Bulanık görüntü: Lens kirli veya buğulu; nemli kamera gövdesi su almış olabilir.
Engelin mesafesini sesle bildiren sistemi de eklemek isterseniz park sensörü yazımıza bakabilirsiniz.
Sık sorulan sorular
Geri görüş kamerası multimedya ekranına bağlanır mı?
Ekranında kamera girişi olan multimedya cihazlarına bağlanabilir. Girişin tipi (ör. analog veya AHD) ile kameranın sinyal tipi uyumlu olmalıdır. Uyumsuzsa görüntü gelmez veya bozuk gelir.
Kamera görüntüsü neden ters (ayna) görünüyor?
Geri görüş kameraları görüntüyü dikiz aynası gibi ters verir; bu doğrudur. Bazı kameralarda bu ayar bir kablo veya anahtarla değiştirilebilir; ön kamera olarak kullanılacaksa normal görüntüye alınır.
Kameranın kılavuz çizgileri ayarlanabilir mi?
Bazı kamera ve ekranlarda kılavuz çizgileri açılıp kapatılabilir veya konumu ayarlanabilir. Çizgiler sabitse kamerayı tamponun ortasına ve doğru açıyla monte etmek mesafe tahminini doğru yapar.
